| Стандарт связи | 2G GSM1800, 3G UMTS2100, 4G LTE1800, 4G LTE2600 |
| Место установки | в помещении |
| Рабочий диапазон частот UpLink (МГц) | 1710-1785, 1920-1980, 2500-2570 |
| Рабочий диапазон частот DownLink (МГц) | 1805-1880, 2110-2170, 2620-2690 |
| Максимальная выходная мощность DownLink (дБм/ мВт) | 23±2/ 200 |
| Коэффициент усиления UpLink (дБ) | 65±2 |
| Коэффициент усиления DownLink (дБ) | 70±2 |
| Волновое сопротивление (Ом) | 50 |
| Диапазон регулировки коэф.усиления (дБ) с шагом 1 дБ | 31 |
| Неравномерность АЧХ (дБ), не более | 8 |
| Интермодуляционные составляющие 9кГц-1ГГц (дБм), менее | -36 |
| Интермодуляционные составляющие 1ГГц-12.75ГГц (дБм), менее | -30 |
| Серия разъема | N-тип, розетка |
| Коэффициент шума (дБм), не более | 6 |
| КСВн входа и выхода, не более | 2 |
| Питание (адаптер) | DC: 10В, 10А |
| Диапазон рабочих температур (°С) | -10...+55 |
| Максимальное количество внутренних антенн | 4 |
| Площадь покрытия до (м²) | 800 |
| Степень защиты корпуса | IP40 |
| Потребляемая мощность (Вт), не более | 45 |
| Габаритные размеры (мм) | 228х170х65 |
Описание

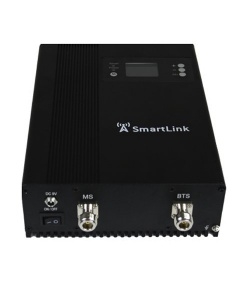

Трехдиапазонный усилитель 1800/2100/2600 (BAND3/BAND1/BAND7) предназначен для решения задач голосовой связи и мобильных данных в трех частотных диапазонах в частотах GSM/LTE1800/3G2100/LTE2600.
Комбинация 3-х этих частот лучше всего подходит для города, где из-за большого количества абонентов, требуется большая емкость сотовой сети.
Или для агрегации частотных данных LTEadvanced, которая позволяет суммировать скорости передачи данных нескольких каналах LTE1800+LTE2600.
Усилители с индексом IG новая линейка усилителей от SmartLink, которая специально разработана для решени типовых задач, основной фишкой усилителя является его режим «Smart», который позволяет при активации, самостоятельно настраивать репитер под изменения входящих сигналов с БС операторов.
Функции AGC и ALC предназначены для безопасной работы усилителя и автоматически настраивают коэффициент усиления при поступлении слишком мощных сигналов от БС операторов.
Другими словами, эта линейка усилителей позволяет гораздо проще производить активацию и запуск системы.
Усилитель имеет отличные характеристики для такого размера корпуса - это коэффициент усиления сигнала +70дб и выходную мощность +23дбм.
Предпочтительнее всего данный репитер подходит для усиления связи на объектах до 800м2 , загородные дома, квартиры, рестораны, цокольные помещения, автомойки.
Репитер позволяет подключать до 4-х внутренних антенн, и подойдет для пользователей, которые используют современные смартфоны с поддержкой LTE.
Перед использованием данного устройства можно рассчитать примерную площадь покрытия исходя из шкалы телефона:
Если в точке установки внешней антенны:
- 4-5 делений 3G/LTE площадь ≤ 800m2
- 3-4 делений 3G/LTE площадь ≤ 600м2
- 2-3 делений 3G/LTE площадь ≤ 450м2
- 2 и менее делений 3G/LTE площадь ≤ 200м2
