| Артикул | 605 |
|---|---|
| Внешний диаметр оболочки | 11.1 mm |
| Диапазон частот | 150-6000 МГц |
| Диапазон рабочих температур | -40..+80 |
| Тип кабеля | 8D/FB CU |
| Длина сборки | 0.0 m |
| Цвет | черный |
| КСВн | 1.2 |
| Внутреннее сопротивление | 50 ohm |
| Погонная емкость | 82 пФ/м |
| Диаметр центральной жилы | 2.6 mm |
| Материал проводника | CU - чистая медь |
| Диаметр диэлектрика | 7.5 mm |
| Материал диэлектрика | FPE - физически вспененный полиэтилен |
| Материал оболочки | PE - полиэтилен |
| Основной экран | DF - двухсторонняя алюминиевая фольга на лавсановой основе |
| Плотность основного экрана | 100% |
| Материал оплетки | TC - луженая медь |
| Плотность оплетки | 95% |
| Минимальный радиус изгиба | 55 |
Описание

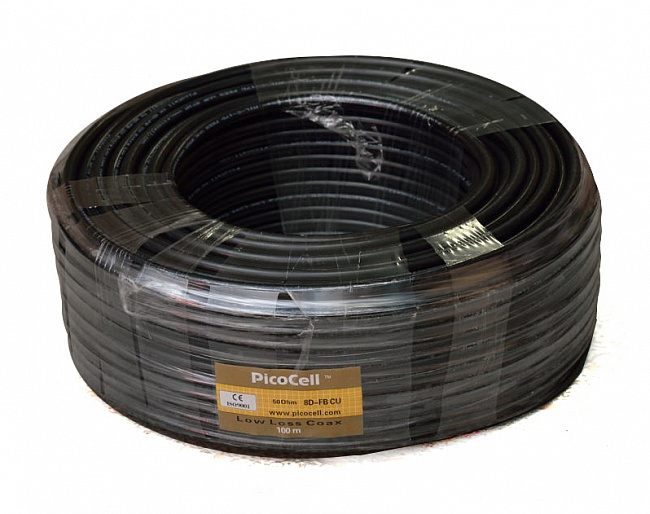

Коаксиальный кабель 8D-FB относится к радиочастотному типу и предназначен для систем, работающих на частоте 150–6000 МГц. Модель отличается гибкостью, сверхмалыми потерями сигнала и низким погонным волновым сопротивлением.
Центральный проводник выполнен из меди высокой степени очистки и окружен вспененным полиэтиленом (FPE). Основной экранирующий слой – сочетание двухсторонней алюминиевой фольги с лавсаном. Оплетка выполнена из луженой меди. Внешний покров – поливинилхлорид (PVC). Материал оболочки имеет защищающие от ультрафиолета добавки, что позволяет прокладывать коаксиальный кабель 8D-FB на открытом воздухе.
При монтаже избегайте образования петель и сильных изгибов, чреватых потерями высокочастотного участка спектра. При прокладке не прикладывайте чрезмерных усилий, а также не передавливайте кабель тяжелыми предметами. Избегайте монтажа рядом с мощными источниками электромагнитных помех. Для подключения нестандартных разъемов пользуйтесь качественными переходниками – купить все необходимое можно в компании «Пикоселл».
| Частота (МГц) | Максимальное затухание (дБ/100м) |
|---|---|
| 900 | 14.7 |
| 1200 | 17.4 |
| 1500 | 19.8 |
| 1800 | 22.1 |
| 1900 | 23.5 |
| 2000 | 25.4 |
| 2200 | 25.9 |
| 2500 | 27.6 |
